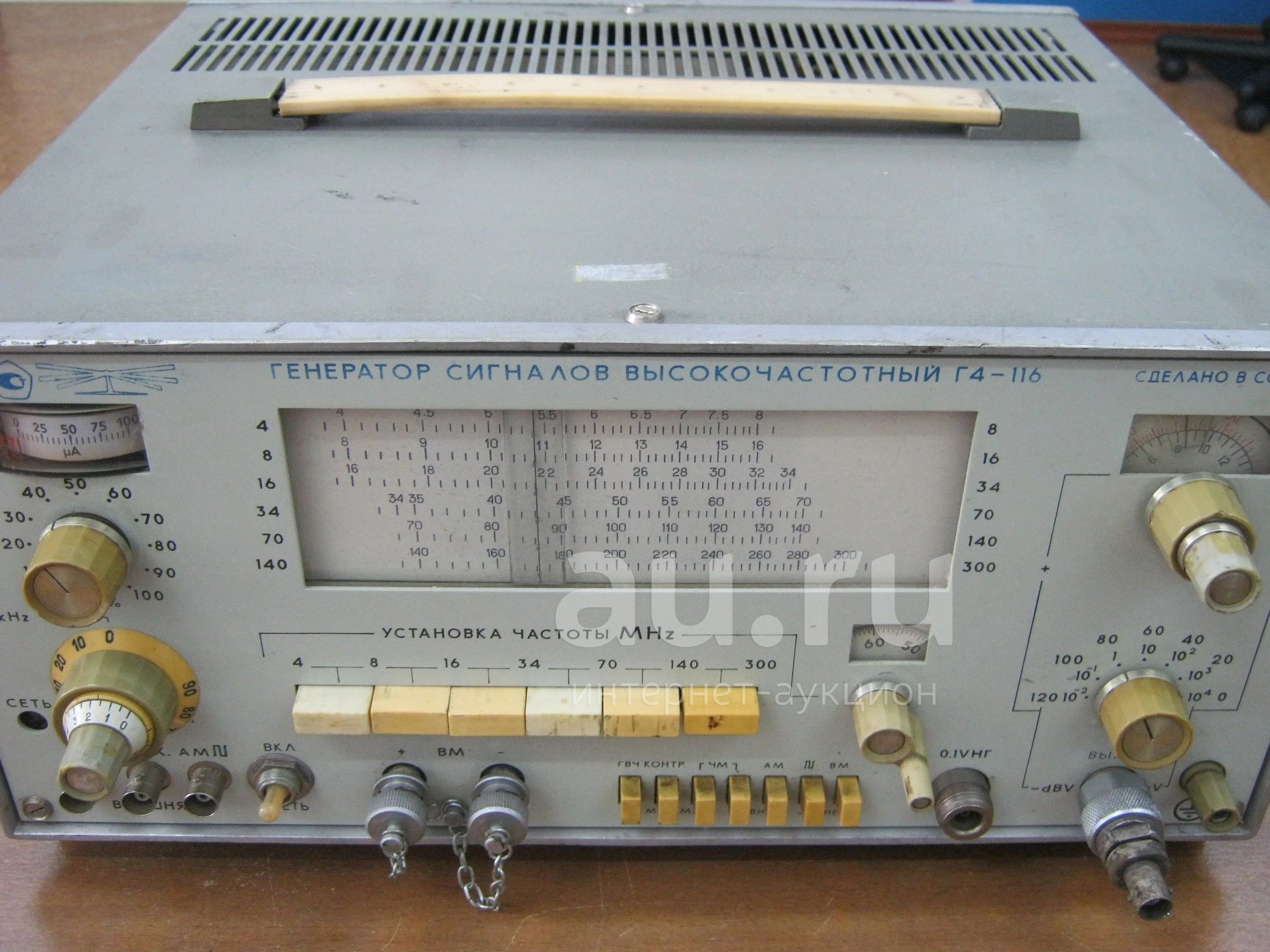

Генератор сигналов высокочастотный Г4-116.

Генератор сигналов высокочастотный Г4-116 предназначен для настройки, регулировки и испытаний различных радиоприемных и телевизионных устройств и их узлов, работающих в режиме непрерывной генерации, амплитудной модуляции, частотной модуляции и модуляции видеосигналом.

Может служить источником немодулированного сигнала и использоваться в качестве гетеродина.

Формирование ВЧ сигнала в диапазоне частот осуществляется методом гетеродирования с последующим делением частоты. ВЧ сигнал с перестраиваемого генератора ВЧ (200 – 372МГц) и сигнал с генератора фиксированной частоты (72 МГц) подаются на смеситель, в спектре выходного сигнала которого содержатся составляющие рабочей (разностной) частоты (128 – 300 МГц).

Усиление сигнала разностной частоты до величины, необходимой для запуска делителей осуществляется усилителем промежуточной частоты.

В генераторе фиксированной частоты осуществляется модуляция сигнала по частоте.

Ступенчатое изменение выхода через 2 дБ или 20 дБ осуществляется двумя аттенюаторами (2 дБх10 и 20 дБх6). Плавное изменение выходного напряжения в пределах 2 дБ производится изменением опорного напряжения в схеме сравнения автоматической регулировки выхода.

Диапазон частот, перекрываемый шестью поддиапазонами:от 4 до 300 МГц

1 поддиапазон от 4 до 8 МГц

2 поддиапазон от 8 до 16 МГц

3 поддиапазон от 16 до 34 МГц

4 поддиапазон от 34 до 70 МГц

5 поддиапазон от 70 до 140 МГц

6 поддиапазон от 140 до 300 МГц

Предел допускаемой основной погрешности установки частоты не более ± 1 %

Пределы регулировки выходного напряжения на нагрузке 50 Ом, ступенями через 20 и 2 дБ и плавно в пределах 2 дБ от минус 126 до минус 6 дБВ (от 0,5·10-6 до 0,5 В)

Предел допускаемой основной погрешности установки опорного уровня выходного напряжения 0,1 В на нагрузке 50 Ом не более ± 1 дБ

Нестабильность опорного уровня выходного напряжения прибора за любые 15 мин работы после самопрогрева в течение 30 мин не более ±0,1 дБ

Частота внутреннего источника модуляции в режиме «АМ» 1000 Гц

Частота внешнего источника модуляции в режиме «АМ»

на первом и втором поддиапазонах частот от 50 до 15000 Гц

в остальном диапазоне частот от 50 до 60000 Гц

Пределы регулировки коэффициента амплитудной модуляции от 0 до 90% (от 10 до 100% - через 10%)

Предел погрешности установки коэффициента АМ от 10 до 80 % в диапазоне модулирующих частот не более ± 10 %

Коэффициент гармоник огибающей АМ сигнала в диапазоне модулирующих частот от 50 до 60000 Гц:

при коэффициенте модуляции от 10 до 30 % не более 3 %

при коэффициенте модуляции от 30 до 80 % не более 5 %

Частота внутреннего источника модуляции в режиме «ЧМ» 1000 Гц

Частота внешнего источника модуляции в режиме «ЧМ» от 30 до 60000 Гц

Пределы установки девиации частоты, за исключением первого поддиапазона частот, где пределы от 0,5 до 75 кГц от 0,5 до 100 кГц

Предел погрешности установки величины девиации частоты не более 10 %

Коэффициент гармоник огибающей ЧМ сигнала не более:

в диапазоне модулирующих частот от 30 до 20000 Гц при девиациях до 75 кГц на первом поддиапазоне и до 100 кГц на остальных поддиапазонах 3 %

в диапазоне модулирующих частот от 20000 до 60000 Гц при девиации 50 кГц на 2 – 6 поддиапазонах 3 %

Частота модулирующего сигнала при внутренней модуляции меандром 1000 Гц

Полоса частот при внешней модуляции видеосигналом от 50 до 6,5·10-6 Гц

Неравномерность частотной характеристики в полосе видеоимпульса от 50 до 6,5·10-6 Гц относительно частоты 1·10-5 Гц не более 1 дБ

Коэффициент гармоник огибающей на частоте модуляции 15000 Гц при коэффициенте модуляции сигнала несущей частоты изображения 85 % в диапазоне несущих частот от 30 до 250 МГц не более 5 %

Параметры питания

напряжение переменного тока 220±22 (115±5,75) В

частота 50±0,5 (от 372 до 412) Гц

содержанием гармоник до 5 %

Время непрерывной работы не менее 8 ч

Потребляемая мощность не более 60 В·А

Средняя наработка на отказ не менее 5000 ч

Габаритные размеры 360х190х355 мм

Масса не более 13,5 кг

В комплекте только прибор и документация. Исправность генератора не проверялась,продаётся как неисправный.
