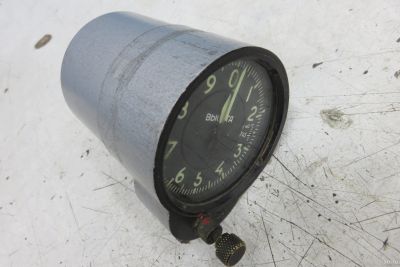

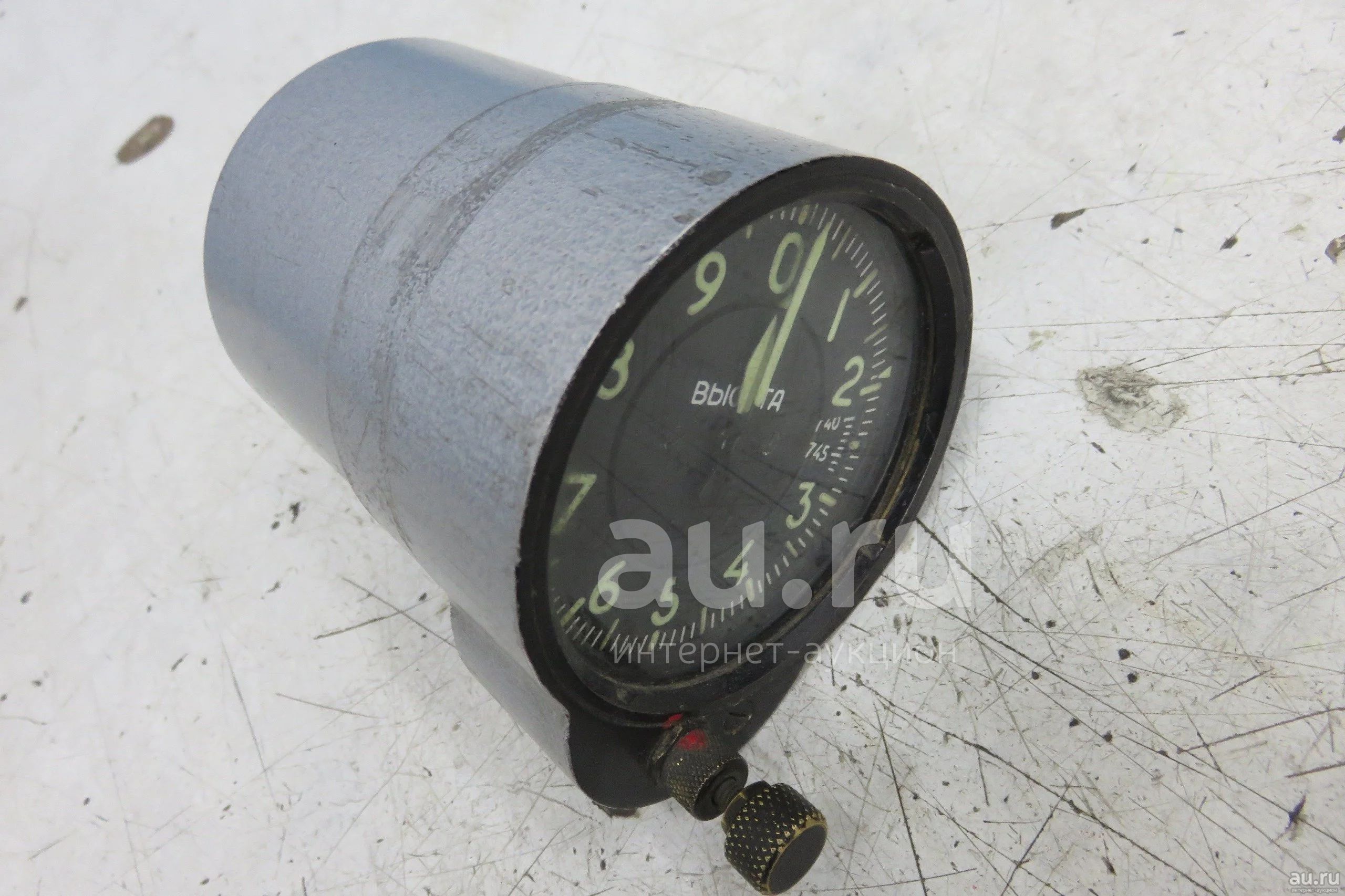

Барометрический высотомер ВД-10

Высотомер барометрический ВД-10 Предназначен для определения и выдерживания высоты полета относительно уровня той изобарической поверхности, атмосферное давление которой установлено на барометрической шкале.

Основными узлами высотомера являются чувствительный элемент(анероидная коробка), передаточно-множительный механизм, индикаторная часть, механизм установки начального давления, герметический корпус.

На лицевой части прибора расположены два подвижных треугольных индекса, указывающие на шкале высот высоту, соответствующую измерению барометрического давления относительно давления на уровне моря (760 мм.рт.ст.). Показания индексов читаются также, как показания стрелок высотомера. Один индекс показывает высоту в километрах, второй - в метрах.

Шкала высот отградуирована для узкой стрелки от 0 до 1000м с оцифровкой 100 м и ценой деления 10 м. Для широкой стрелки используется та же шкала, отградуированная от 0 до 10000 м, с оцифровкой 1000 м и ценой шкалы 100 м.

Шкала барометрического давления отградуирована от 670 до 790 мм.рт.ст. Оцифровка через 5 мм.рт.ст. с ценой деления 1 мм.рт.ст. Шкала барометрического давления даёт возможность вносить поправку в показания высотомера, когда атмосферное давление в месте посадки не совпадает с атмосферным давлением у земли в момент вылета.
