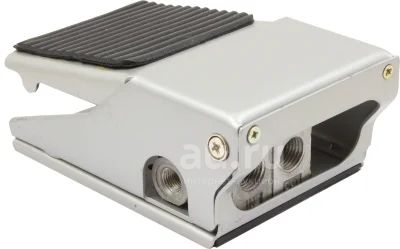

Пневмопедаль Пневматический распределитель с ножным управлением

Назначение

Пневматический распределитель с ножным управлением серии Р предназначен для управления исполнительными устройствами пневмосистем, а также для обработки управляющих сигналов.

Распределитель 2-х позиционный 3-х линейный с ножным управлением, срабатывает при нажатии на верхнюю часть корпуса и выдает

пневматический сигнал для потребителей воздуха пневмосистемы.

Описание прибора

Для управления пневмоцилиндрами одностороннего действия используется пневмопедаль, имеющая возможность коммутировать линии питания, потребителя и выхлопа. Такая пневмопедаль обозначается как 3/2 (3-линейная, 2-позиционная).

Это означает, что она имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.

В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на педаль порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. Затем пневмопедаль сама возвращается в исходное положение.

Конструкция и материал распределителей серии Р

Пневматический распределитель с ножным управлением серии Р

Диапазон температуры окружающей среды, ?C-5~80

Присоединительный размер ¼

Корпус – анодированный алюминиевый сплав, резиновая накладка

Золотник – никелированная сталь

Возвратная пружина – нержавеющая сталь

Уплотнения – пербутан (NBR)

Проставки - пластик

Рабочая среда

Отфильтрованный сжатый воздух с маслом или без

Рабочее давление, МПа 0~0,8

Условный проход, мм 8

Тип распределителя 3/2
