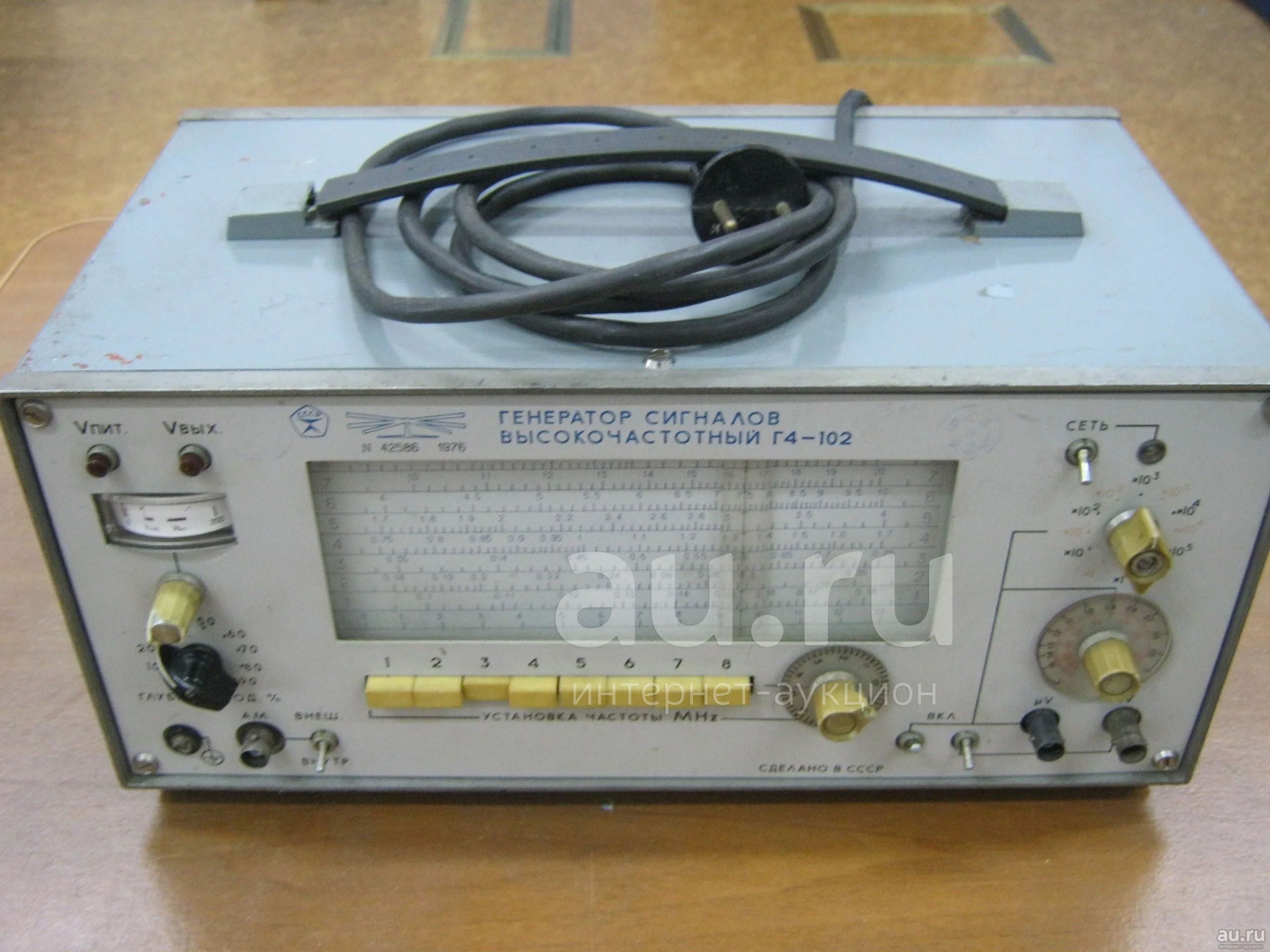

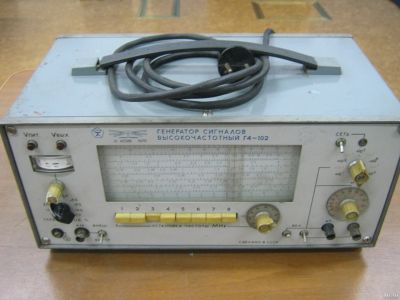

Генератор сигналов высокочастотный Г4-102

Высокочастотный генератор сигналов Г4-102 используется для регулировки, настройки, проверки и исследования антенно-фидерных устройств и другой радиоприемной аппаратуры радиовещательного диапазона. Прибор измеряет частотные и амплитудные характеристики, реальную чувствительность, кривую верности и прочие параметры. При этом генератор Г4-102 может служить источником некалиброванного и немодулированного сигнала, что позволяет использовать его в качестве гетеродина при преобразованиях частоты. Оборудование успешно применяется как в лабораторных, так и в цеховых условиях.

Основные характеристики генератора сигналов Г4-102:

• частотный диапазон: 0,1–50 МГц;
• мощность: 15 ВА;
• питание: 115 В, 400 Гц или 220 В, 50 Гц;
• условия эксплуатации: от +10 до +35 °C при влажности до 95 %;
• время готовности к работе — 30 минут;
• основные погрешности:
• установки частоты — 1 %,
• установки опорного напряжения — 12 %,
• установки ослабления аттенюатора — 18 %;
• максимальный уровень некалиброванного напряжения — 1 В;
• предельный диапазон изменения калиброванного напряжения: от 0,1 мкВ до 500 мВ;
• нестабильность опорного напряжения: 1 %;
• частота внутренней АМ: 1 кГц;
• коэффициент гармоник сигнала на выходе: 5 %;
• паразитная амплитудная модуляция (режим НГ): 0,5 %;
• коэффициент нелинейных искажений сигнала на выходе: 5 %;
• вес — 8 кг;
• размеры: 360х160х200 мм.

В комплекте только прибор и документация. Желательно заменить сетевой кабель и ручку плавного изменения частоты. Генератор проверен. Проверка на частотах 3,5 МГц, 7 МГц и 14 МГц.
