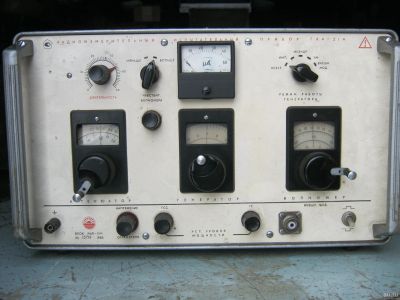

Радиоизмерительный испытательный прибор ГК4-21А
Описание лота
Состояние | Б/у |
Только то, что на фото.
Генератор сигналов высокочастотный ГК4-21А предназначен для проверки параметров радиотехнических устройств.
Технические характеристики приборов генераторы сигналов высокочастотные ГК4-21А:
Температура окружающего воздуха — -30С…50°С;
Относительная влажность воздуха — до 90% при температуре 30°С;
Атмосферное давление — 60кПа…106кПа (460 мм.рт.ст….800 мм.рт.ст.);
Напряжение питающей сети:
— 220В±22В с частотой 50Гц±0,1Гц;
— 115В±5,75В и 220В±11В с частотой 400Гц±12Гц;
Диапазон частот — 1765 МГц-2564 МГц;
Запас по краям частотного диапазона прибора генератор сигналов высокочастотный ГК4-21А — не менее 0,1%;
Погрешность установки частоты по шкале — не превышает ±1%;
Нестабильность частоты генератора после 30-минутного самопрогрева за любые 15 минут — не превышает ±5∙10–4ƒ;
Дополнительное время прогрева после перестройки частоты для получения указанной нестабильности — не превышает 5 минут;
Величина паразитной девиации частоты прибора генератор сигналов высокочастотный ГК4-21А в режиме непрерывной генерации — не превышает 1∙10–4ƒ;
Выходная мощность с некалиброванного выхода на конце высокочастотного кабеля в непрерывном режиме — не менее 5∙10-3Вт;
Прибор генератор сигналов высокочастотный ГК4-21А выдает на калиброванном выходе мощность в пределах 1∙10-5Вт-1∙10-14Вт. При этом:
— погрешность установки опорного уровня выходной калиброванной мощности 1∙10-5Вт на согласованной нагрузке (с КСВН не более 1,4) на разъеме ВЫХ. ГСС ВХ. АНАЛИЗ. СПЕКТРА И ВОЛНОМЕРА в режиме непрерывной генерации в рабочем диапазоне температур не превышает ±1,5дБ;
— погрешность установки ослабления по шкале калиброванного аттенюатора на участке 0дБ-70дБ в рабочем диапазоне температур не превышает величины δА1 в дБ, определяемой по формуле:
δА1=±(0,8+0,003А),
где, А — деление шкалы аттенюатора в дБ;
Погрешность установки ослабления аттенюатора прибора генератор сигналов высокочастотный ГК4-21А на участке 70дБ-90дБ не нормируется;
— дополнительная погрешность установки выходной мощности при малых ее значениях не превышает величины
δА2 в дБ, определяемой по формуле:
δА2=±1∙10(А-70)/20,
где, А -деление шкалы аттенюатора в дБ;
Изменение опорного уровня выходной мощности прибора при изменении окружающей температуры на каждые 10°С — не более ±0,6дБ;
Нестабильность опорного уровня мощности в нормальных условиях после 30-минутного самопрогрева за любые последующие 15 минут — не превышает ±0,1дБ;
Время дополнительного прогрева прибора генератор сигналов высокочастотный ГК4-21А после перестройки по частоте — не более 5 минут;
Изменение опорного уровня выходной мощности при изменении напряжения сети 220В 50Гц на ±22В, 127В 50Гц на ±12,7В, 220В 400Гц на ±11В и 115В 400 Гц на ±5,75В — не более ±0,05дБ;
Величина подавления уровня второй и третьей гармоник по отношению к уровню сигнала основной частоты — не менее 30дБ;
Изменение уровня мощности выходного сигнала при переходе из непрерывного в импульсный режим — не превышает ±0,5дБ;
В режиме импульсной модуляции с внутренним запуском прибор генератор сигналов высокочастотный ГК4-21А выдает высокочастотные импульсы со следующими параметрами:
— длительность импульсов 0,5 мкс-4 мкс, погрешность установки длительности — не более ±25%;
— длительность фронта и спада выходных высокочастотных импульсов — не более 0,2 мкс и 0,3 мкс соответственно, неравномерность вершины — не более 25%;
— частота следования импульсов 0,2кГц-7кГц, погрешность установки частоты следования — не более ±15%;
— импульсы «меандр» с частотой 1000Гц±15% и скважностью 2Гц±20%;
В режиме внутренней импульсной модуляции с внутренним запуском прибора генератор сигналов высокочастотный ГК4-21А выдает синхронизирующие импульсы любой полярности амплитудой не менее 50В на нагрузке 100 кОм, одной фиксированной длительности в пределах 0,1 мкс-2 мкс, частотой повторения 0,2кГц-7кГц;
Внешний запуск прибора генератор сигналов высокочастотный ГК4-21А осуществляется импульсами положительной или отрицательной полярности длительностью 0,2 мкс-4 мкс, частотой повторения 0,2кГц-7кГц, амплитудой 20В-100В;
Параметры выходных высокочастотных импульсов при внешнем запуске такие же, как и при внутреннем запуске;
Время задержки выходных высокочастотных импульсов при внешнем запуске находится в пределах 1,5 мкс-150 мкс;
Погрешность установки времени задержки — не превышает ±25%;
Примечание. Устанавливаемая величина задержки не должна превышать половины периода следования импульсов;
В приборе генератор сигналов высокочастотный ГК4-21А обеспечивается внешняя модуляция:
— импульсами положительной или отрицательной полярности длительностью 1 мкс-20 мкс, частотой следования 0,2кГц-7кГц, амплитудой 30В-70В, длительностью фронта <0,2 мкс, длительностью спада ≤0,25 мкс, неравномерностью вершины не более 25%;
Длительность фронта и спада выходных высокочастотных импульсов — не более 0,2 мкс и 0,3 мкс, соответственно, неравномерность вершины не более 25%;
— пачками импульсов, частотой следования 0,2кГц-7кГц, состоящими из 2…5 импульсов, положительной или отрицательной полярности, амплитудой 30В-70В, длительностью 1 мкс-4,5 мкс. Наименьший интервал между импульсами 2 мкс;
Прибор генератор сигналов высокочастотный ГК4-21А измеряет внешнюю высокочастотную мощность в пределах 1 мВт-200 мВт, при этом:
— погрешность измерения мощности 1 мВт-6 мВт не превышает ±1,5дБ;
— погрешность величины ослабления фиксированного аттенюатора с высокочастотным кабелем № 1 и отдельно кабеля не превышает ±0,5дБ;
КСВН входа измерителя мощности прибора генератор сигналов высокочастотный ГК4-21А — не более 1,8;
КСВН 50-омного калиброванного выхода прибора с подключенным кабелем — не более 1,8;
Прибор генератор сигналов высокочастотный ГК4-21А обеспечивает измерение частоты встроенным волномером, при этом:
— погрешность измерения частоты непрерывных сигналов не превышает ±0,05% при работе в диапазоне рабочих температур с учетом температурной поправки;
— погрешность измерения разности частот до 30 МГц не превышает ±0,5 МГц;
Допускается увеличение погрешности измерения разности частот не более чем в 2-х точках диапазона до ±0,75 МГц;
Чувствительность волномера при измерении частоты внешнего сигнала непрерывных высокочастотных колебаний мощностью до 200 мВт при отклонении стрелки индикатора на половину его шкалы ≤20 мВт;
Напряженность поля, создаваемая прибором генератор сигналов высокочастотный ГК4-21А в окружающем пространстве, при выходной мощности 1∙10-14Вт на расстоянии 1 м от прибора не более 1∙10-4В/м;
Приборы обеспечивают анализ спектра высокочастотных импульсов длительностью 0,5 мкс-4 мкс, частотой следования 0,4кГц-7кГц, средней мощностью 1 мВт-200 мВт, при этом:
— чувствительность анализатора спектра ≤1 мВт средней мощности;
— погрешность определения ширины основного лепестка спектра высокочастотного импульса не превышает ±15% при длительности импульса 0,5 мкс-2,5 мкс;
— погрешность определения соотношения уровней основного и первого бокового лепестков спектра высокочастотных импульсов не превышает ±15% (при уровне бокового лепестка не менее 0,25 от уровня основного);
Прибор генератор сигналов высокочастотный ГК4-21А обеспечивает измерение полосы пропускания приемника в пределах 0,75 МГц-4 МГц;
Погрешность измерения полосы пропускания — не более ±20%;
Примечание. Сигнал с выхода приемного устройства или фильтра должен быть не менее 0,5В;
Прибор генератор сигналов высокочастотный ГК4-21А обеспечивает свои технические характеристики в пределах установленных норм после времени самопрогрева в течение 30 минут;
Прибор сохраняет свои технические характеристики в пределах установленных норм при питании их от сети переменного тока напряжением 220В±22В частотой 50Гц±0,1Гц или 115В±5,75В; 220В±11В частотой 400Гц±12Гц и содержанием гармоник до 5%;
Мощность, потребляемая прибором генератор сигналов высокочастотный ГК4-21А от сети при номинальном напряжении — не превышает 400В∙А;
Прибор генератор сигналов высокочастотный ГК4-21А допускает непрерывную работу в течение 8 часов в сутки при сохранении своих технических характеристик в пределах установленных норм;
Наработка на отказ — не менее 600 часов;
Габаритные размеры:
— измерительного блока РИП-ИМ — не более 445×260×436 мм;
— каждого высокочастотного блока РИП-7 М, РИП-10 М, РИП-15 М — не более 445×260×436 мм;
Масса:
— измерительного блока РИП-ИМ — не более 28кг;
— каждого высокочастотного блока РИП-7 М, РИП-10 М, РИП-15 М — не более 23кг.
