Контроллер АВР Himoinsa

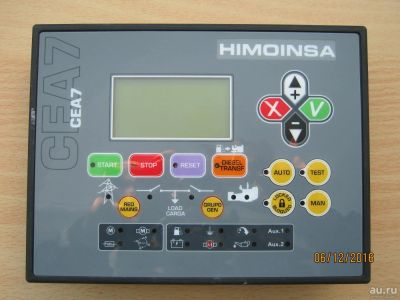

Панель управления Himoinsa CEА7 представляет собой систему контроля электрического сигнала генератора, который также управляет двигателем генераторной установки. Контроллер предоставляет информацию о состоянии устройства и в то же время позволяет Пользователю взаимодействовать с ним. Контроллер состоит из 2-х различных модулей: модуль визуализации и модуль измерений.

Этот модуль позволяет управлять, программировать и настраивать функции устройства. С помощью "бортового журнала ошибок" модуль визуализации CEА7 даёт возможность проверять последние 10 сбоев, зарегистрированных в блоке управления. Дисплейный модуль имеет графический экран 128x64 пикселей с подсветкой и светодиоды индикации состояния устройства.

Панель управления Himoinsa CEА7 можно запустить в "ручном" или "автоматическом режиме". В ручном режиме Пользователь управляет контроллером с помощью передней панели модуля визуализации. Двигатель запускается вручную и останавливается с помощью кнопок пуска и останова. В автоматическом режиме CEА7 постоянно контролирует работу сети и генератора. Встроенная "система безопасности" имеет четырехзначный пароль, который защищает от несанкционированного доступа.

Дисплей контроллера (основная информация):

Напряжение между каждой фазой и нейтралью

Напряжение между фазами

Ток (ампер) на каждой фазе

Частота

Активная и реактивная мощность

Коэффициент мощности

Постоянная мощность (кВтч) и Накопительная мощность

Уровень топлива

Давление масла, температура охлаждающей жидкости

Напряжение батареи, напряжение генератора зарядки аккумулятора

Частота вращения двигателя

Часы работы

Многоязычность (Испанский, Английский, Французский, ..., Русский языки)

Рабочие режимы запуска:

Автоматический

Ручной

Старт управляется таймером; Тест (испытание исправности всей системы).

Дисплей контроллера (аварийная сигнализация двигателя):

Высокая температура охлаждающей жидкости

Низкое давление масла

Заряд генератора АКБ

Ошибка запуска

Низкий уровень охлаждающей жидкости

Запас топлива

Превышение допустимой скорости вращения ротора двигателя

Защита по низкой частоте вращения ротора двигателя

Низкий заряд АКБ

Высокая температура охлаждающей жидкости по датчику

Низкое давление масла по датчику

Низкий запас топлива по датчику

Неожиданная остановка

Ошибка остановки

Низкая температура двигателя

Падение напряжения генераторной установки

Экстренная остановка.

Измерительный модуль Himoinsa PHG7 контролирует и управляет пультом управления. Он расположен в задней части панели. чтобы уменьшить общую длину проводок и избежать электромагнитных повреждений. Каждый сигнал, датчик и привод связаны с этим модулем. Связь между модулем визуализации и модулем измерений Himoinsa PHG7 осуществляется через коммуникационную шину CAN. Эта особенность даёт возможность взаимодействовать другим модулям с главным контроллером, что гарантирует точную и надёжную работу всей системы.

Измерительный модуль предоставляет следующие параметры генератора:

Напряжение фазное;

Напряжение линейное;

Сила тока;

Частота;

Активная, полная и реактивная мощности;

Коэффициент мощности и cos ?;

Количество электроэнергии (кВт/ч) и длительная мощность (день, месяц, год) генератора (с опцией программируемого таймера).

Статистика работы двигателя:

Количество часов работы;

Количество запусков.

Входные аварийные сигналы двигателя:

Низкий уровень топлива;

Низкое давление масла;

Высокая температура охлаждающей жидкости;

Уровень антифриза;

Экстренный останов (кнопка останова);

Входные аналоговые сигналы двигателя:

Низкий уровень топлива;

Низкое давление масла;

Высокая температура охлаждающей жидкости;

Конфигурируемый вход;

Напряжение зарядного генератора.

Измерительный модуль имеет выходы, позволяющие осуществлять мониторинг работы контроллера:

Запуск двигателя;

Сигнал панели управления;

3 программируемых выхода, контролирующие аварийные сигналы панели управления или ввод данных о двигателе. Измерительный модуль соединяет выходы с реле для включения генераторного контактора.

Стадии работы двигателя:

Предпусковой подогрев свечами накаливания;

Останов;

Запуск;

Нагреватель охлаждающей жидкости;

Топливоперекачивающий насос.

Конфигурируемые входы: измерительное устройство имеет 5 входов с возможностью программирования следующих функций:

Подтверждение замыкания контактора сети;

Подтверждение замыкания контактора генератора;

Уведомление об изменении частоты;

Изменение частоты;

Блокировка запуска;

Запуск внешней командой;

Режим тестирования;

Ручное управление;

5 программируемых сигналов;

Самопрограммирование (S1-S2)
